Назначение
Анализ характеристик оптического излучения по принципу Шака-Гартмана, основанному на измерении локальных наклонов волнового фронта, разбиваемого микролинзовым растром на отдельные области и фокусируемого на сенсор видеокамеры.
Основные функции

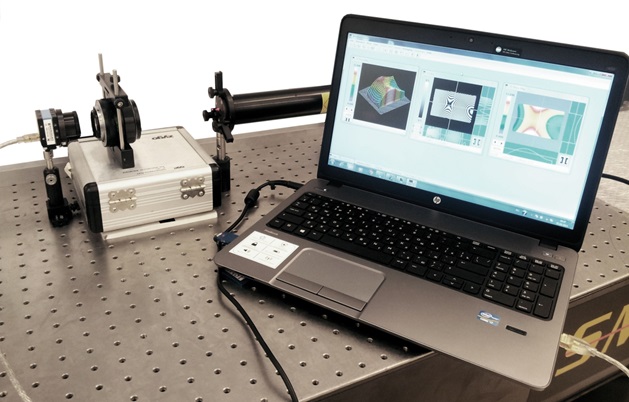

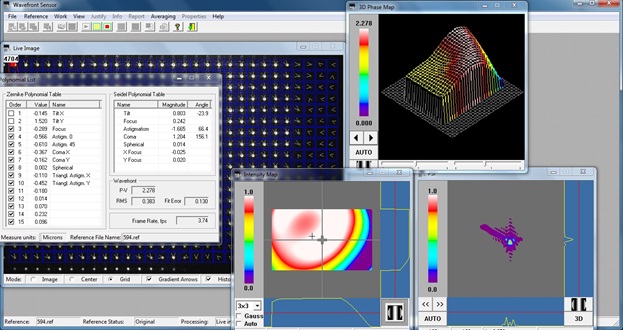

• Регистрация и визуализация гартманограмм
• Графическое отображение двумерных и трехмерных распределений фазы и интенсивности в ближнем и дальнем поле (PSF)
• Вычисление аберраций в виде коэффициентов полиномов Цернике и коэффициентов Зейделя
• Измерение, визуализация и экспорт координат центров и смещений опорного и измеряемого волновых фронтов

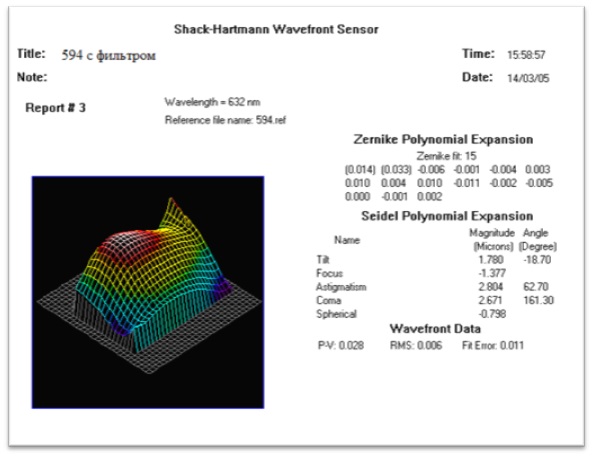

• Экспорт графических, табличных и текстовых данных в Word и Excel
Основные технические параметры (при использовании сенсора Aptina MT9V024) |
Спектральный интервал | 380-1110 нм |
Разрешение | 744 x 480 пикселей |
Размер пикселя | 6 мкм x 6 мкм |
Частота кадров | до 100 Гц |
Апертура исследуемого пучка | до 4,5 мм x 2,9 мм |
Микролинзовый растр | 19 x 29 апертур ∅150 мкм f’ = 6 мм |
Погрешность измерений (СКО) | <λ/30 (при λ = 633 нм) |
Угловое поле | 2,5° х 2,5° |
Диапазон измерения волнового фронта по наклонам | 50λ (при λ = 633 нм) |
АЦП | 8 бит |
Время экспонирования | 1/10000..1/4 с |
Усиление | 0-18 дБ |
Интерфейс управления и передачи данных | USB 2.0 (или USB 3.0) |
Питание | 4,5-5,5 В через порт USB 2.0 (или USB 3.0) |
Масса | 100 г |
Габаритные размеры | 55 мм × 55 мм × 70 мм |
Достоинства
• Компактность, портативность
• Простота интеграции
• Дружелюбный, интуитивно понятный интерфейс
• Устойчивость к вибрации и механическим воздействиям
• Устойчивость к вибрации и механическим воздействиям
• Широкий спектральный интервал анализируемого излучения
• Возможность внесения изменений в технические параметры устройства под специализированные задачи
• Низкая стоимость
Приложения
• Контроль качества лазерного излучения
• Юстировка оптических систем различного назначения
• Исследование атмосферных явлений
• Контроль оптики телескопов
• Контроль качества изготовления оптических элементов
Базовая комплектация

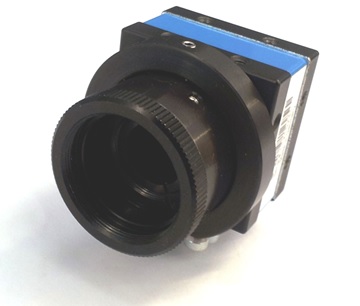

• Датчик волнового фронта
– Видеокамера TheImagingSource DMK 22BUC03
– Механическое крепление микролинзового растра
– Микролинзовый растр
• Механическое крепление с двумя резьбами М6
• Диск с драйверами, программным обеспечением и руководством пользователя
• USB кабель
Опции
• Нейтральные светофильтры для ослабления падающего излучения
• Замена сенсора (видеокамеры) для увеличения входной апертуры, повышения чувствительности, изменения интерфейса и пр.
• Замена микролинзового растра для увеличения количества апертур, изменения фокусного расстояния и пр.
• Механические приспособления для удобства крепления и юстировки устройства
• Модификация программного обеспечения под специализированные задачи
